Цифровая радиосистема AuraSonics STAGE 202 VOCAL

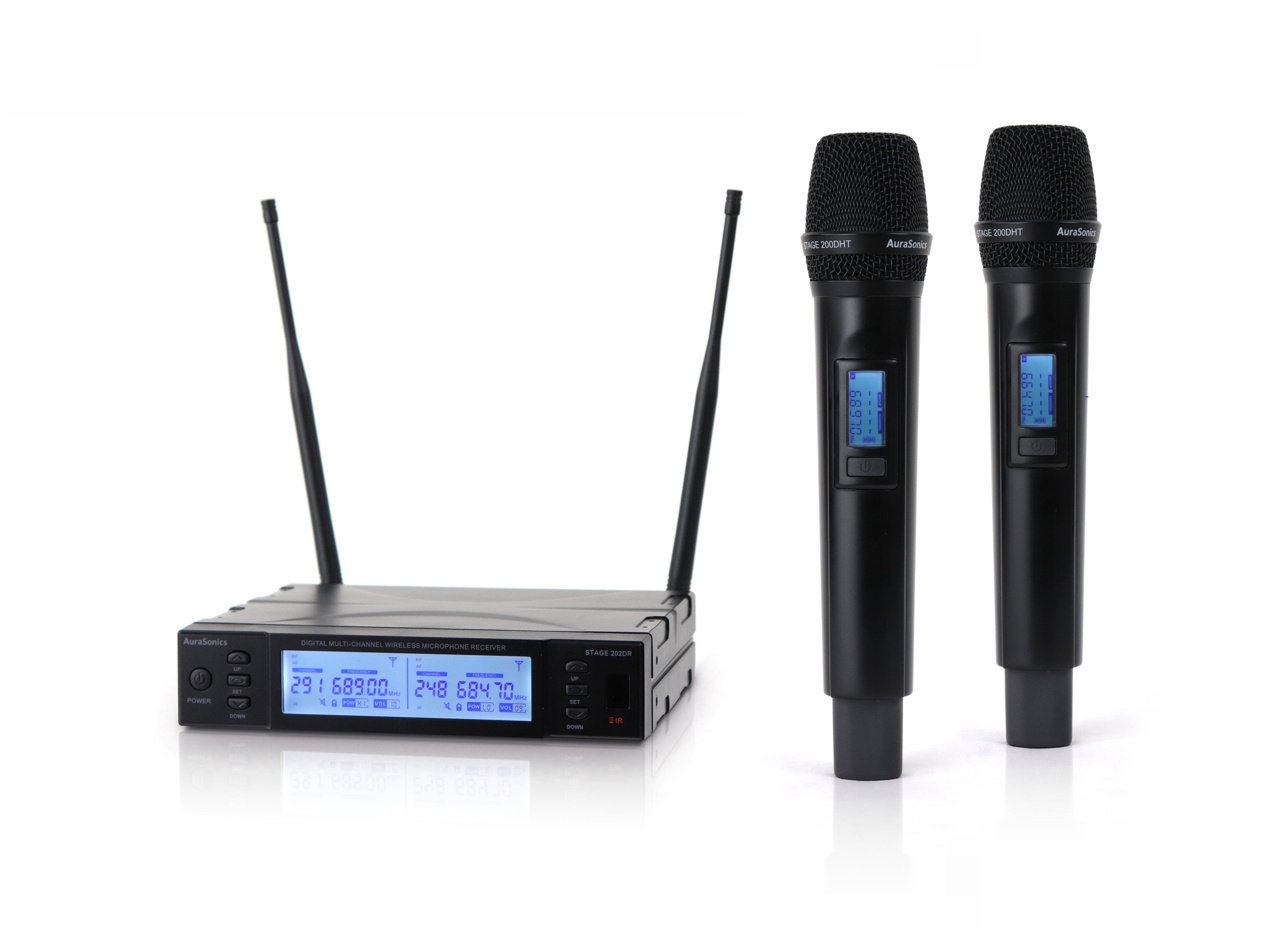

Цифровая радиосистема AuraSonics STAGE 202 VOCAL представляет собой готовый к работе комплект из двухканального приемника STAGE 202DR и двух ручных передатчиков STAGE 200DHT. Устройство предназначено для передачи вокального сигнала без компрессии и задержек в условиях сцены, конференций, студий звукозаписи и домашнего караоке. Система использует помехозащищенную цифровую модуляцию 4DQPSK, обеспечивающую передачу аудиосигнала в диапазоне от 30 Гц до 20 кГц с динамическим диапазоном 99 дБ.

Назначение и сценарии использования

STAGE 202 VOCAL решает задачи беспроводной передачи вокального сигнала без потери качества на расстоянии до 80 метров в прямой видимости. Двухканальная архитектура позволяет одновременно работать двум вокалистам или ведущим. Система подходит для:

• концертных выступлений и сценического мониторинга;
• корпоративных мероприятий, конференций и презентаций;
• репетиционных баз и студий звукозаписи;
• домашних караоке-систем и развлекательных комплексов;
• озвучивания фитнес-залов, учебных аудиторий и храмов.

Принцип работы и ключевые технологии

Приемник STAGE 202DR построен по диверситивной схеме с двумя антеннами. Пространственное разнесение антенн подавляет эффект многолучевого распространения, интерференционные провалы и пропадание сигнала из-за переотражений. На дисплее приемника отображается активная антенна для каждого канала, что упрощает контроль радиопокрытия.

В основе лежит цифровой тюнер с фазовой автоподстройкой частоты (ФАПЧ) и кварцевая стабилизация. Сетка на 299 частот с шагом 100 кГц в диапазоне 660–690 МГц обеспечивает гибкость при выборе свободного канала. Функция сканирования позволяет найти ближайший свободный канал вверх или вниз по диапазону без вмешательства оператора. Программирование передатчиков осуществляется через инфракрасный порт: на микрофон синхронизируются параметры канала, группы, частота и уровень выходной мощности (5 или 10 мВт). Это исключает ошибки ручной настройки и ускоряет развертывание системы.

Конструкция и эргономика

Корпус приемника выполнен из металла и адаптирован для монтажа в стандартный 19-дюймовый рэк. Для установки одного приемника предусмотрен комплект креплений AuraSonics STAGE RM1. На передней панели расположены два многосегментных светодиодных индикатора, показывающих уровень радиочастотного и звукового сигнала для каждого канала, а также цифровой регулятор выходного уровня.

Ручные передатчики STAGE 200DHT оснащены динамическими капсюлями и питаются от двух элементов AA, обеспечивая до 5 часов непрерывной работы. Индикация состояния батареи передатчика выводится на экран приемника, равно как и статус активации режима Mute.

Качество звука и коммутация

Цифровой тракт гарантирует отношение сигнал/шум более 96 дБ и коэффициент гармонических искажений менее 0,3%. Частотный диапазон 30 Гц – 20 кГц (±2 дБ) охватывает весь слышимый спектр, сохраняя естественность тембра. Выходной уровень звукового сигнала составляет 400 мВ.

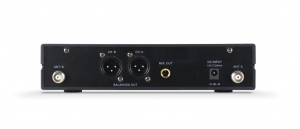

Коммутационная панель приемника предлагает два балансных выхода XLR (по одному на канал) и общий небалансный выход MIX на разъеме Jack 6,3 мм. Это позволяет одновременно отправлять сигнал на микшерный пульт и систему звукоусиления без дополнительных адаптеров.

Помехоустойчивость и надежность радиолинии

Подавление зеркального канала превышает 80 дБ, чувствительность приемника составляет -95 дБ. Благодаря цифровой обработке сигнала и диверситивной схеме приема система сохраняет стабильность соединения даже в насыщенной радиочастотной обстановке. Возможность переключения мощности передатчика между 5 и 10 мВт позволяет адаптировать дальность действия под конкретную площадку и минимизировать взаимное влияние с другими радиосистемами.

Комплектация и совместимость

В базовый комплект входят:

• приемник STAGE 202DR — 1 шт.;
• ручной передатчик STAGE 200DHT — 2 шт.;
• антенны — 2 шт.;
• блок питания с выпрямленным током 12 В, 500 мА;
• набор креплений для монтажа в рэк STAGE RM1;
• документация.

Потребляемая мощность приемника не превышает 4 Вт, что позволяет питать его от стандартной сети переменного тока через комплектный адаптер.

Итоговые преимущества

Цифровая архитектура исключает «шлейф» шумов, характерный для аналоговых систем. Автоматический поиск свободных каналов, синхронизация по ИК-порту и наглядная индикация состояния упрощают настройку и снижают требования к квалификации персонала. Комбинация двух независимых каналов в одном корпусе экономит место в рэке и сокращает количество кабельных соединений. STAGE 202 VOCAL обеспечивает профессиональное качество звука, высокую помехоустойчивость и удобство эксплуатации, что делает систему оптимальным выбором для артистов, ведущих, преподавателей и владельцев караоке-залов.
