Двухканальная радиосистема RFIntell QL5R

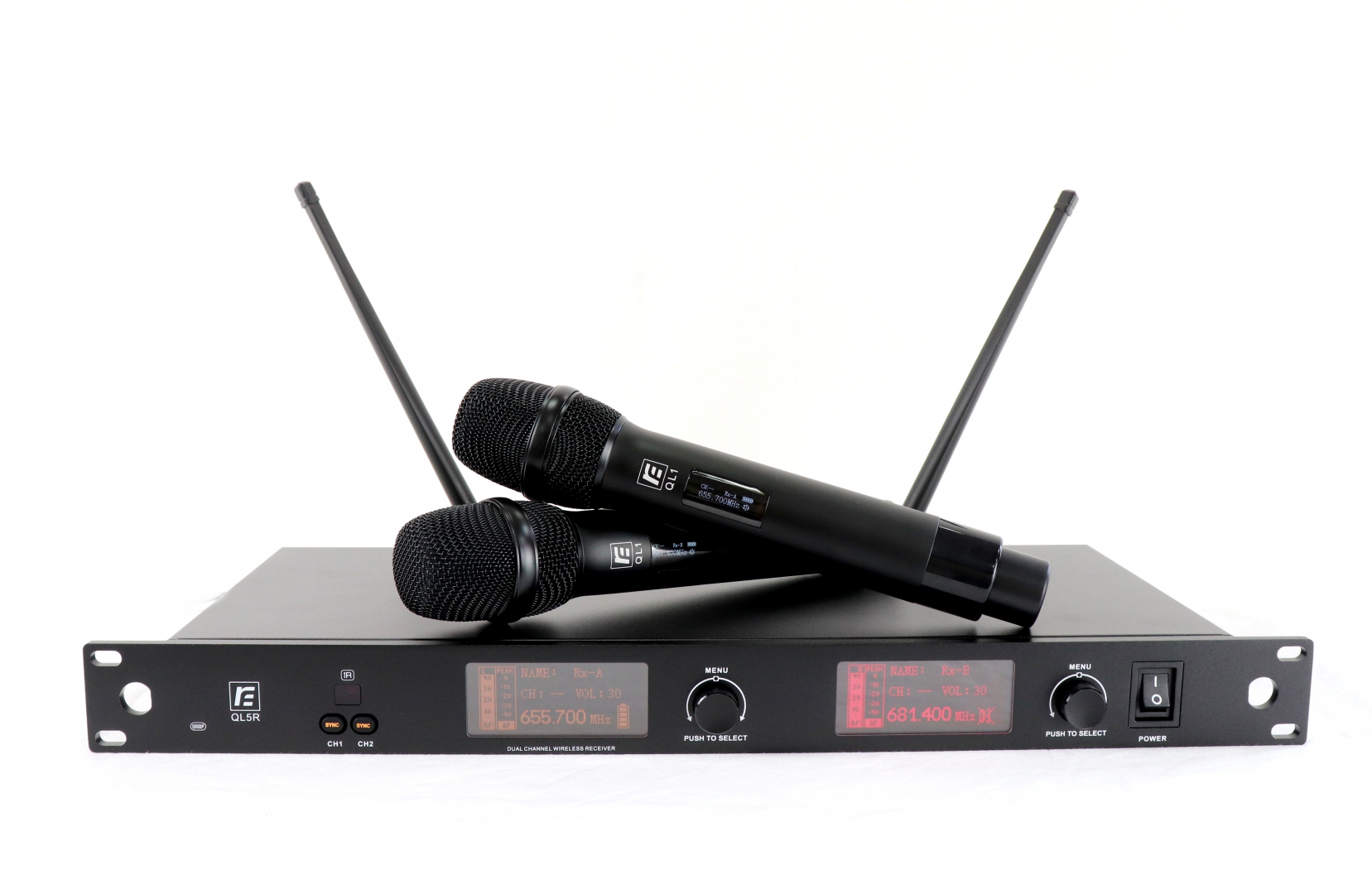

RFIntell QL5R/QL1-B: профессиональная двухканальная радиосистема UHF-диапазона

RFIntell QL5R/QL1-B — это двухканальная беспроводная микрофонная система, работающая в UHF-диапазоне 720.500–754.000 МГц. В комплект входит один двухканальный приемник QL5R и два ручных микрофона-передатчика QL1. Система построена на базе технологии True Diversity (двойное разнесение) и предназначена для профессионального использования на сцене, в конференц-залах, учебных аудиториях и караоке-клубах.

Приемник QL5R: архитектура и функциональные возможности

Приемник выполнен в металлическом корпусе высотой 1U, что позволяет установить его в стандартный 19-дюймовый рэковый шкаф. На передней панели расположены два OLED-дисплея, отображающие состояние каждого канала: частоту, уровень сигнала, выбранную группу каналов и статус синхронизации. Информация считывается под любым углом благодаря высокой контрастности экранов.

Основу приемника составляет синтезатор частоты с фазовой автоподстройкой (PLL), который обеспечивает стабильность несущей и эффективно подавляет внеполосные помехи. Встроенный сканер электромагнитной обстановки анализирует эфир и автоматически выбирает частоту с минимальным уровнем интерференции. Пользователь может вручную задать имя для каждого приемного канала.

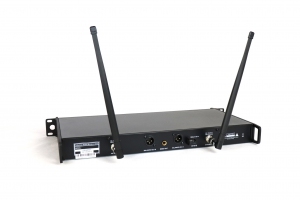

Приемник оснащен балансными выходами XLR для каждого канала и общим небалансным выходом на разъеме 6.3 мм (TRS). Такая конфигурация позволяет подключать систему к микшерным пультам, усилителям или активным акустическим системам без дополнительных переходников.

Инфракрасная синхронизация (SYNC) передает настройки частоты с приемника на передатчик за доли секунды — достаточно поднести микрофон к ИК-порту на передней панели. Функция пилот-сигнала (tone squelch) предотвращает возникновение шумов при пропадании радиосвязи.

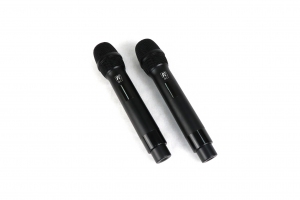

Ручной передатчик QL1: конструкция и эргономика

Корпус микрофона QL1 выполнен из алюминиевого сплава с матовым покрытием, устойчивым к механическим повреждениям и отпечаткам пальцев. Эргономичная форма исключает скольжение в руке даже при длительном использовании. Встроенный OLED-экран дублирует информацию о частоте, уровне заряда батарей и статусе синхронизации.

Динамический микрофонный капсюль обеспечивает равномерную амплитудно-частотную характеристику в диапазоне, оптимизированном для передачи вокала и речи. Широкий динамический диапазон позволяет озвучивать как тихий шепот, так и мощный вокал без компрессии и искажений. При необходимости капсюль может быть заменен на совместимую модель другого производителя.

Передатчик работает от двух щелочных батарей типоразмера AA (в комплект не входят). Энергосберегающая схема обеспечивает до 10 часов непрерывной работы от одного комплекта. Выходная мощность передатчика составляет 10 мВт, что в сочетании с чувствительным приемником гарантирует уверенный прием на расстоянии до 90 метров в условиях прямой видимости.

Сценарии применения

Система RFIntell QL5R/QL1-B ориентирована на широкий круг задач. В концертной деятельности два независимых канала позволяют работать с двумя вокалистами одновременно, не опасаясь перекрестных помех. В конференц-залах и учебных аудиториях система обеспечивает свободу перемещения докладчика или преподавателя по всей площади помещения. В караоке-клубах и развлекательных центрах стабильность радиоканала исключает прерывания звука во время исполнения композиций.

Приемник поддерживает до 30 одновременно работающих систем в одном частотном диапазоне при условии корректного распределения каналов. Заводские предустановки включают 32 группы частот, в каждой из которых каналы гарантированно не создают взаимных помех. Общее количество доступных частот — 600.

Ключевые отличия от аналогов

• Металлический корпус приемника и микрофонов вместо пластика, характерного для бюджетных систем.
• Двойное разнесение (True Diversity) на каждом канале, а не упрощенная схема с одной антенной.
• Инфракрасная синхронизация вместо ручного ввода частоты.
• OLED-дисплеи с широкими углами обзора вместо сегментных ЖК-экранов.
• Расширенный диапазон 720.500–754.000 МГц, разрешенный к использованию на территории РФ без оформления дополнительных лицензий.

Комплект поставки

• Приемник QL5R (1 шт.)
• Ручной передатчик QL1 (2 шт.)
• Сетевой адаптер питания (1 шт.)
• Всенаправленные антенны (2 шт.)
• Аудиокабель 6.3 мм TRS (1 шт.)
• Инструкция по эксплуатации (1 шт.)
